三相步进电机驱动器MA3208

MA-3208系列交流步进驱动驱动器是基于先进数字电流控制技术和提供高速力矩，低噪音和低振动。许多可操作参数是拨码开关选择。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

l  先进的数字电流控制提供卓越的高速力矩

l  自动设置电机参数和电机电流控制配置与抗共振阻尼设置

l  使用通用的交流输入80 - 265 VAC

l  速度范围 - 高达 30 rps

■步进电机驱动器MA3208特性

l  先进的数字电流控制提供卓越的高速力矩

l  自动设置电机参数和电机电流控制配置与抗共振阻尼设置

l  使用通用的交流输入80 - 265 VAC

l  速度范围 - 高达 30 rps

l  细分设置 - 拨码开关可选，16种细分设置：200，400，800，1600，3200，6400，12800，25600，1000，2000，4000，5000，8000，10000，20000，25000 step/rev

l  运行电流 - 峰值设置，拨码开关可选，16种电流设置：0.4，0.6，0.9，1.2，1.5，2.0，2.5，3.0，3.5，4.0，4.5，5.2，5.9，6.6，7.3，8.0A

l  空闲电流 -  自动减少电流1秒后电机停止， 拨码开关选择，4种运行电流设置：25%，50%，70%，90%

l  抗共振 - 增加系统阻尼比以减少中速段共振，使得马达可在全速度范围内稳定工作。 拨码开关可选，4种设置为低到高的负载惯量

l  控制模式 - 步进脉冲方向输入或CW/CCW 输入，拨码开关可选

l  输入信号滤波 - 滤波过滤掉不必要的噪音，会导致额外的步骤，拨码开关可选，2MHz 或150KHz

l  细分插补 - 拨码开关选定，可降低电机运转的振动，提高运行的平滑性

l  自检 - 执行2 圈，1RPS，CW/CCW 移动测试，拨码开关可选，ON 或 OFF

l  电机库 - 16位旋钮开关用来选择电机所需的数据库

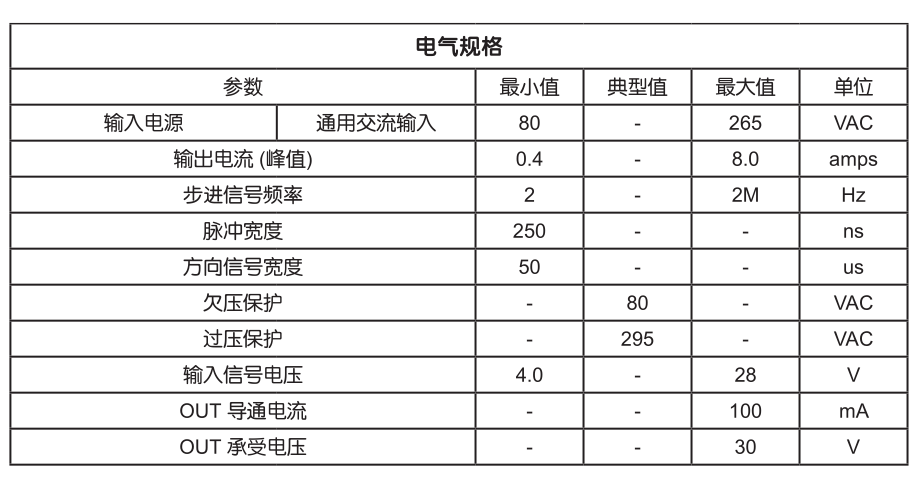

1. 电气指标
